サーバルーム空調解析事例(1)
■解析概要
サーバルームを対象とする。 サーバラックの発熱負荷が大きいため、
熱回収の効率が良いシステムが求められる。モデルおよび条件の詳細は以下に記載する。
■解析モデル

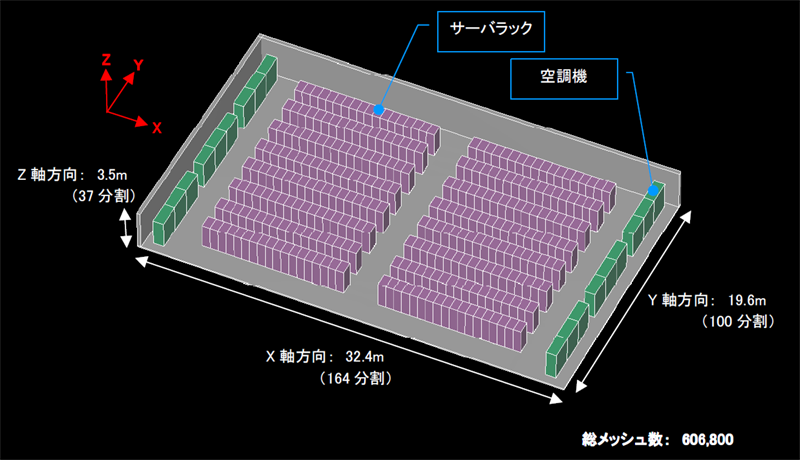

図１ 解析モデルパース図
■解析条件
| 温度条件 | 設計温度 | 22.0℃ | |
|---|---|---|---|
| 空調条件 | 風量 | 216,000m3/h | 12,000m3/h × 18台 |
| 吹出温度 | 16.0℃ | ||
| 内部発熱負荷 | サーバラック | 432,000W | 1,500W/台 × 288台 |
| 合計 | 432,000W | ||
| 熱貫流負荷 | ナシ |

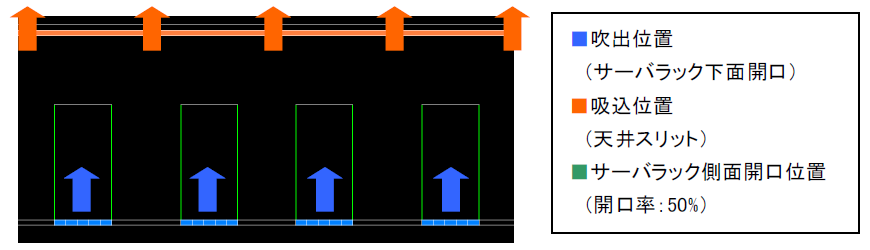

図２ 吹出・吸込位置
■解析結果
図４よりサーバラック下面開口から均一に吹出された冷気が、
サーバラック内を通過し天井の吸込口に流れている様子がみられる。
またサーバラックの排熱が再びサーバラック内に戻ることなく天井に吸込まれている(ショートサーキットがみられない)。

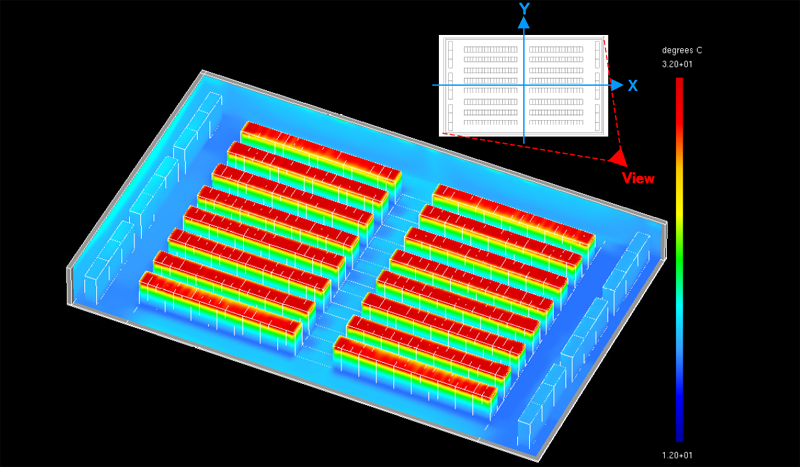

図３ 温度分布表面貼付パース図

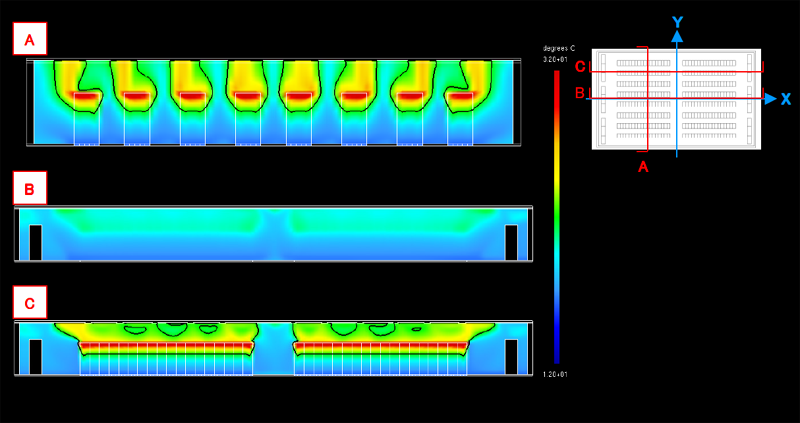

図４ 温度分布断面図(22.0℃ライン強調)
