日本建築学会ベンチマーク風環境解析事例(ランク評価)

■解析概要

　２階建ての低層住宅が密集している市街地を対象とする。ここでは、高さ60mの計画建物Ａと高さ18mの計画建物Ｂ・Ｃが建設されたと仮定して、これらの計画建物が周辺の風環境に与える影響について、建設前・後で村上方式による風環境ランク評価を行う。モデルおよび条件の詳細は以下に記載する。

■解析モデル

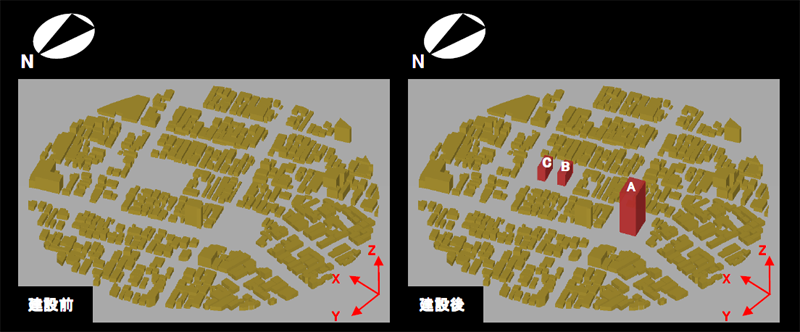

図１　解析モデルパース図(解析領域全体表示)

図２　解析モデルパース図(モデル化領域拡大表示)

■解析条件

表１　解析条件表
風向条件	16風向
風向条件	風配は図３参照。
流入・流出境界条件	基準高さ	15.90m
	基準風速	4.63m/sec
	べき乗値	0.25(1/4乗則分布)^※
	風速分布は図４参照。
側面・上空境界条件	slip壁
地盤面・建物表面境界条件	non-slip壁

※『市街地風環境予測のための流体数値解析ガイドブック』(日本建築学会)の値を用いた。

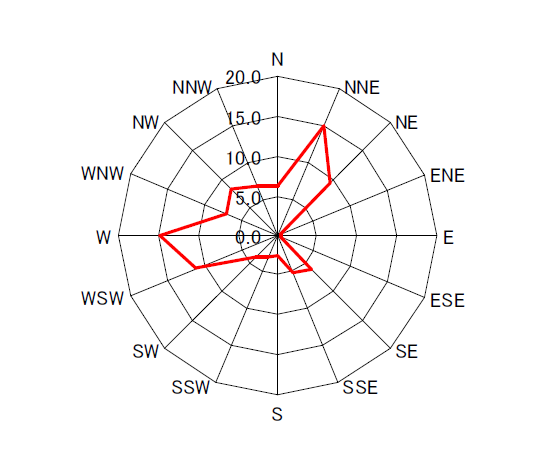

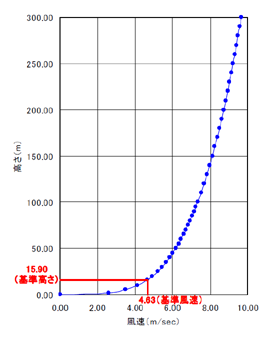

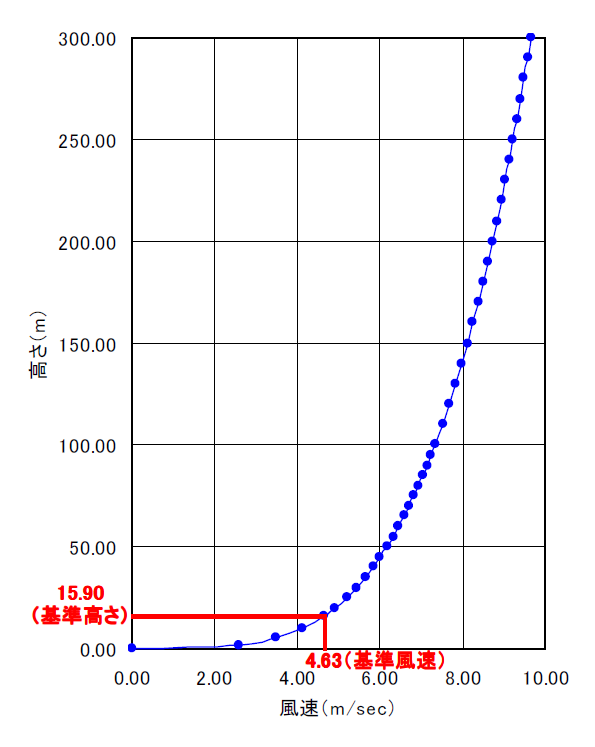

図３　風配	図４　風速分布

■風環境ランク評価

　評価点は計画地を中心に８０点とし、評価高さは地表面+1.5m(Z=1.5m)とした。

　建設前においては、評価点８・１７・１８でランク４と評価され、評価点２・７・１４でランク３と評価され、それ以外の評価点ではランク２と評価された。

　建設後においては、評価点３～８・１４～１８・２４～２８・３０・３７でランク４と評価され、評価点５６でランク３と評価され、それ以外の評価点ではランク２と評価された。

　建設前においてランク３～４と評価された点では、周辺建物①による逆流および吹き降ろしが影響しているものと考えられる。

　建設後においてランク４と評価された点では、計画建物Aによる逆流および吹き降ろしが影響しているものと考えられる。また、ランク３と評価された点では、計画建物Bによる逆流および吹き降ろしが影響しているものと考えられる。

　以下、表１に建設前・後の風環境ランク評価比較を、図５に建設前・後の評価点別風環境ランク評価を示す。また、図６に出現頻度上位4風向(NNE・NE・WSW・W)の地表面+1.5mにおける風速分布並びにベクトルを平面図で示す。

表２　風環境ランク評価比較(建設前・後)
評価点番号	ランク		評価点番号	ランク
評価点番号	建設前	建設後	評価点番号	建設前	建設後
1	2	2	41	2	2
2	3	2	42	2	2
3	2	4	43	2	2
4	2	4	44	2	2
5	2	4	45	2	2
6	2	4	46	2	2
7	3	4	47	2	2
8	4	4	48	2	2
9	2	2	49	2	2
10	2	2	50	2	2
11	2	2	51	2	2
12	2	2	52	2	2
13	2	2	53	2	2
14	3	4	54	2	2
15	2	4	55	2	2
16	2	4	56	2	3
17	4	4	57	2	2
18	4	4	58	2	2
19	2	2	59	2	2
20	2	2	60	2	2
21	2	2	61	2	2
22	2	2	62	2	2
23	2	2	63	2	2
24	2	4	64	2	2
25	2	4	65	2	2
26	2	4	66	2	2
27	2	4	67	2	2
28	2	4	68	2	2
29	2	2	69	2	2
30	2	4	70	2	2
31	2	2	71	2	2
32	2	2	72	2	2
33	2	2	73	2	2
34	2	2	74	2	2
35	2	2	75	2	2
36	2	2	76	2	2
37	2	2	77	2	2
38	2	2	78	2	2
39	2	4	79	2	2
40	2	2	80	2	2

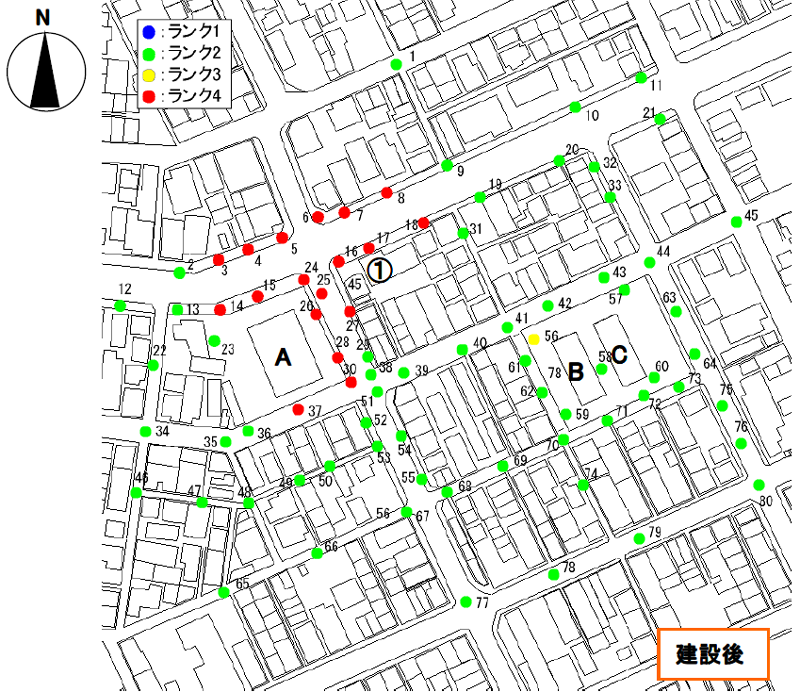

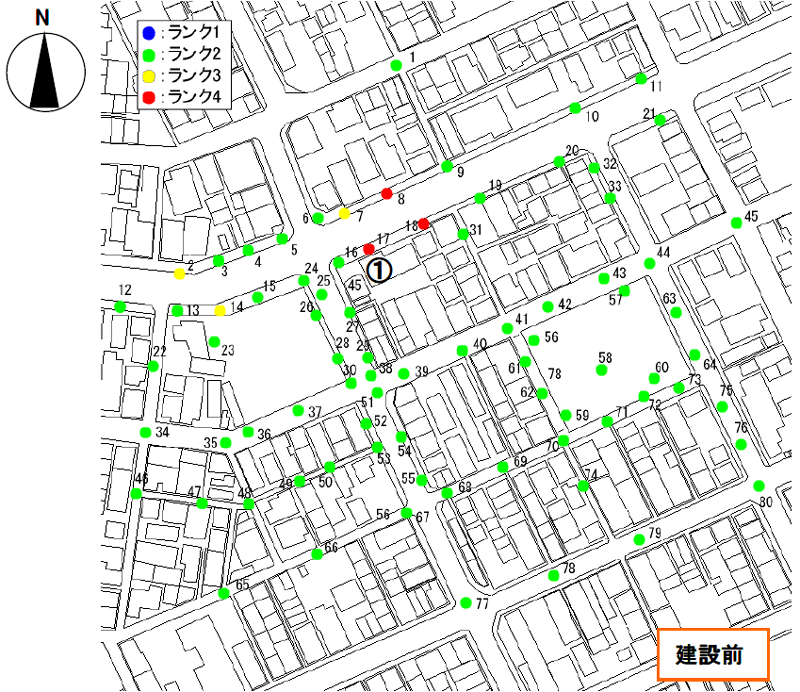

図５　評価点別風環境ランク評価(建設前・後)

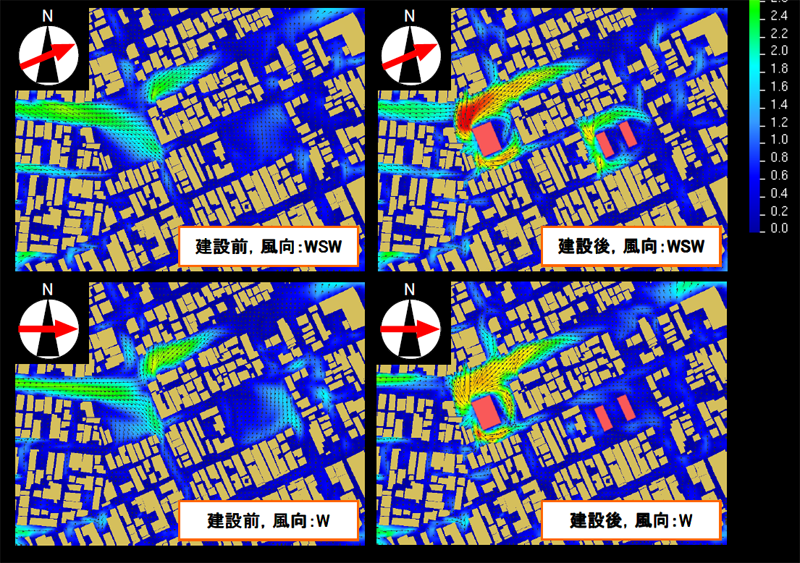

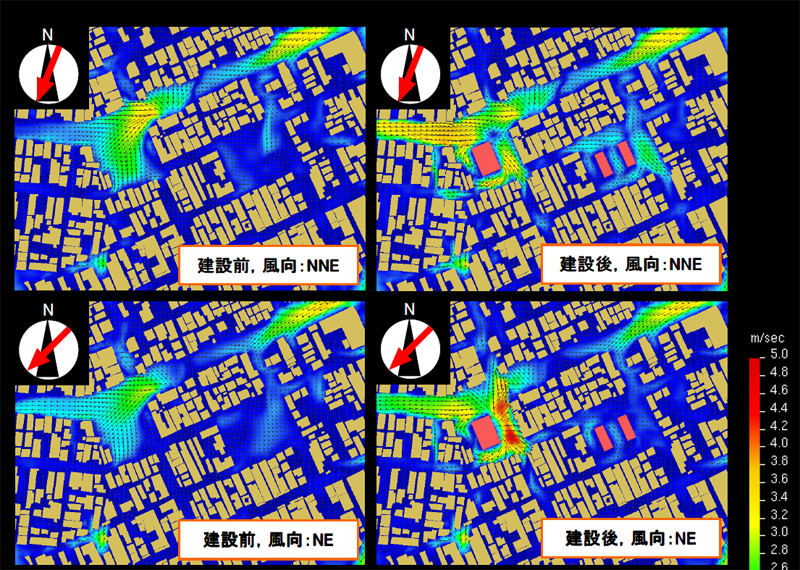

図６　風速分布+ベクトル平面図(Z平面，地表面+1.5m表示)
