サーバルーム空調解析事例(1)[空調停止時]
■解析概要
サーバルームを対象とする。 空調停止かつサーバ稼動（UPS（無停電電源装置）による給電）時の
サーバルームおよびサーバラック内の温度上昇を解析・予測する。 モデルおよび条件の詳細は以下に記載する。
■解析モデル
図１ 解析モデルパース図
■解析条件
| 温度条件 | 初期温度(平均) | 20.0℃ | |
|---|---|---|---|
| 空調条件 | 停止 | ||
| 内部発熱負荷 | サーバラック | 432,000W | 1,500W/台 × 288台 |
| 合計 | 432,000W | ||
| 熱貫流負荷 | ナシ |
■解析結果
図２・図３より空調停止後4分間でサーバルーム全体が概ね60.0℃以上になることがわかる。
また、解析対象空間の容積とサーバラックの発熱量から室温が1分間に約10℃上昇すると予想され、
このことから解析結果が妥当であると考えられる。

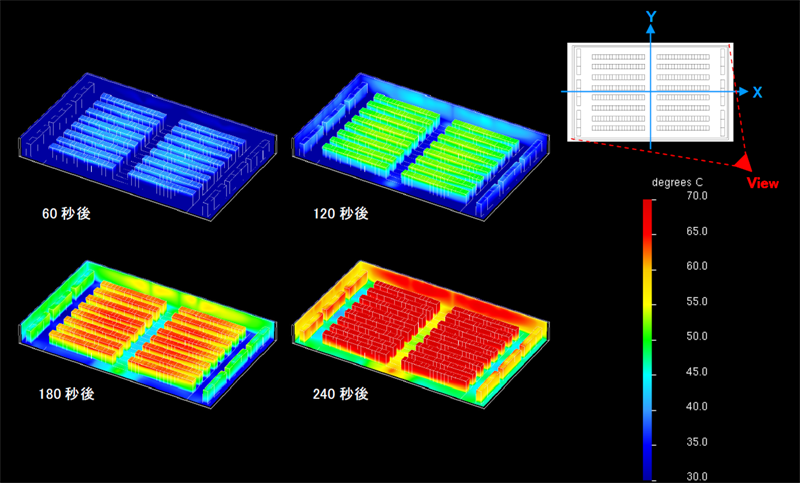

図２ 温度分布表面貼付パース図

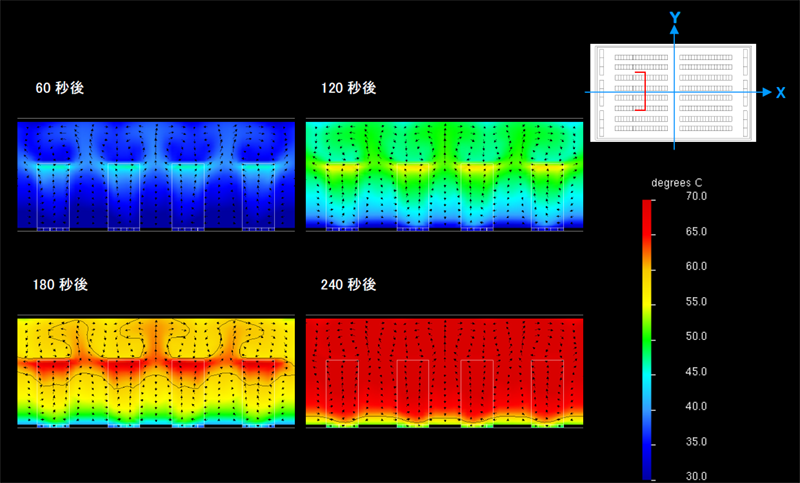

図３ 温度分布+ベクトル断面図(60.0℃ライン表示)
